Rpzv - Izrada tiskane elektroničke pločice

DODAJ U PRIJAVU ...

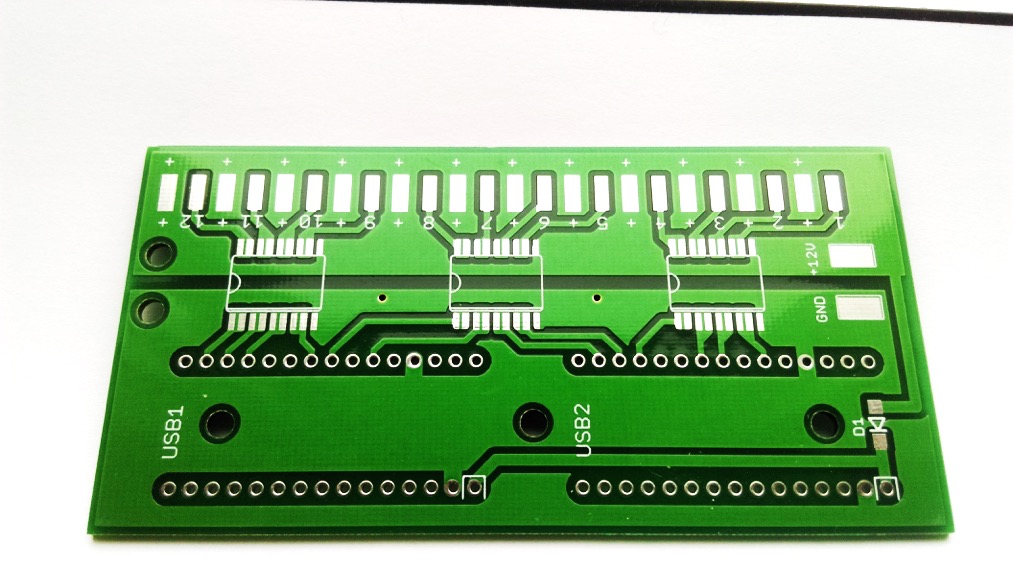

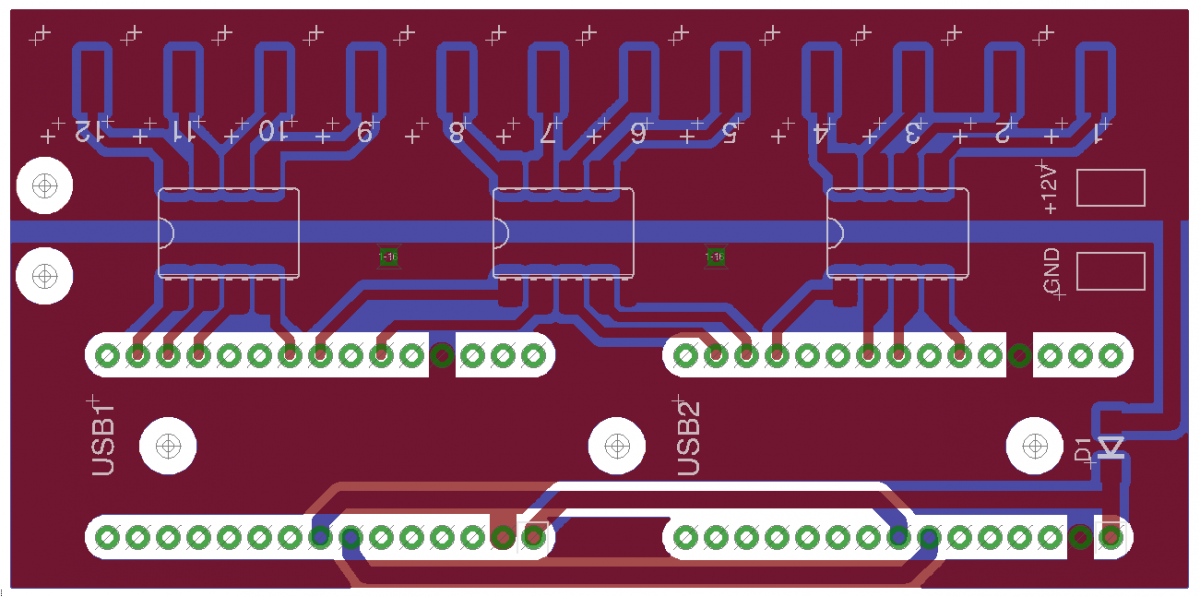

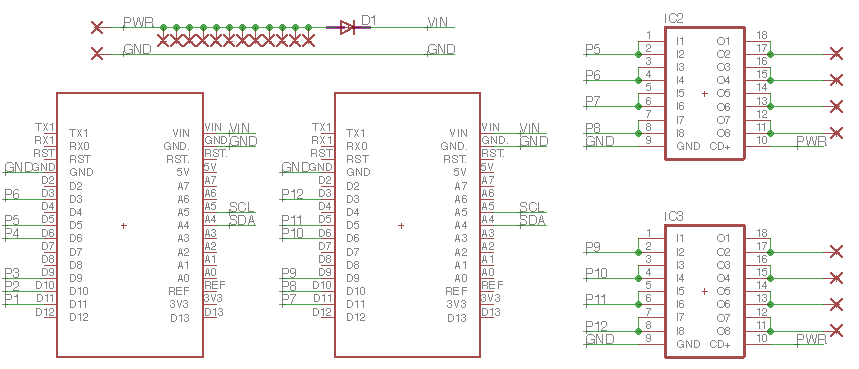

Nakon izrada elektroničke sheme sustava, potrebno je definirati dimenzije tiskane pločice te razmjestiti elektroničke sklopove. Zatim se nožice elektroničkih komponenti povezuju bakrenim vodovima. Kada je dizajn pločice završen, slojevi tiskane pločice se spremaju u GERBER datoteke. GERBER zapis omogućuje 3D prikaz gotove tiskane pločice te naručivanje strojne izrade tiskane pločice.

Naputak za nastavnike.pdfPredložak za učenike - Izrada tiskane elektroničke pločice.pdf
